高雄苓雅區商辦規劃：平凡五金行辦公室，電話總機系統安裝

弱電通高雄監視器小編今天來到高雄市苓雅區—平凡五金行全新的商業辦公室！我們這次要來幫平凡五金行辦公室進行電話總機系統的安裝。我們在上個月配合辦公室現場裝潢，做好了配線工程，而今天要進行上設備的動作為：

1. 1.拉網路點+電話點
2. 2.RJ45、RJ11網路線+電話線製作
3. 3.聯盟電話總機安裝
4. 4.聯盟對講機安裝
5. 5.無線路由器安裝

高雄苓雅區：平凡五金行商辦電話總機系統安裝

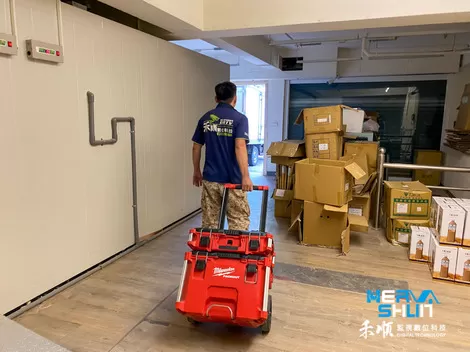

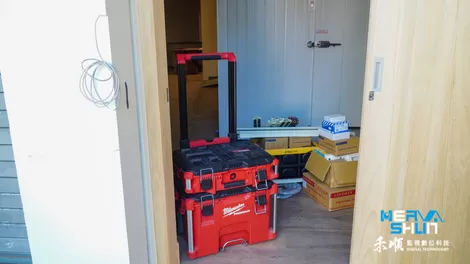

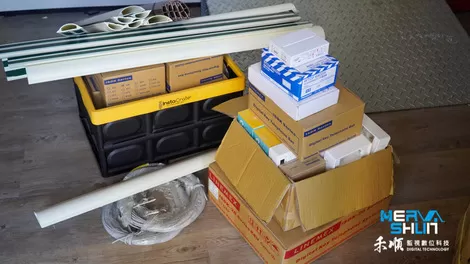

到現場先把設備卸下車

本次施工為「聯盟總機1vs9+cat5e網點*10+wifi*2」

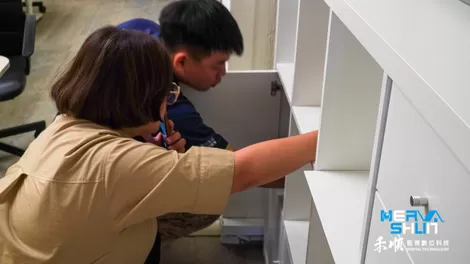

上次已經配過線，這次就是要跟客戶確認設備的位子

還有辦公室目前配置的狀況，確認水電師傅的配線還有中華電信網路部分，於是開始施工。

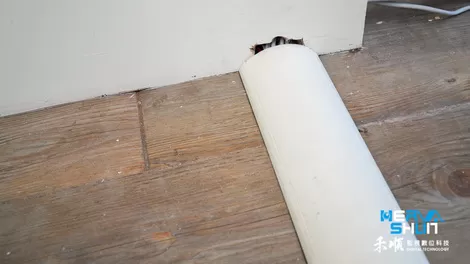

弱電通工程師根據線的洞口判斷，電話線+網路線是沒辦法過去的，所以等等會進行修整。

先將原本壓條處拆除要將洞口修整大一點

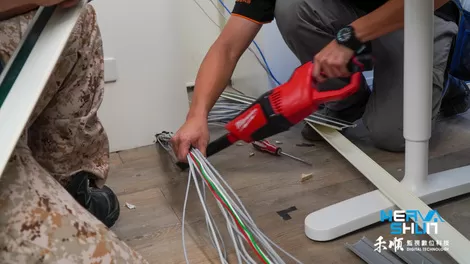

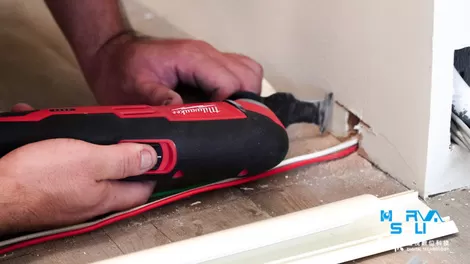

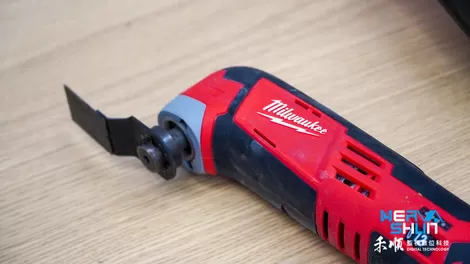

然後拿出「Milwaukee 米沃奇 12V鋰電魔切機」進行施工的動作

要將原有的洞進行修整，才能讓其他線路出來

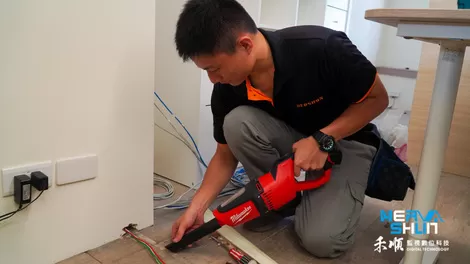

洞口調整好後，會再用「Milwaukee 米沃奇 M12HV-0 12V充電式吸塵器」去把屑屑清除

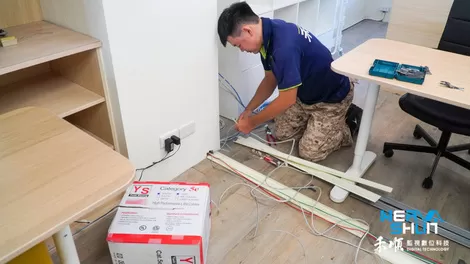

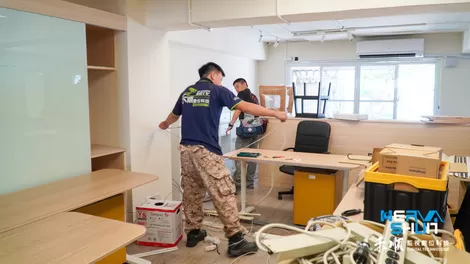

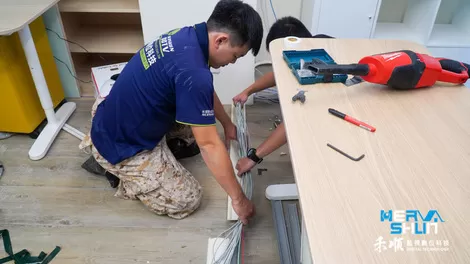

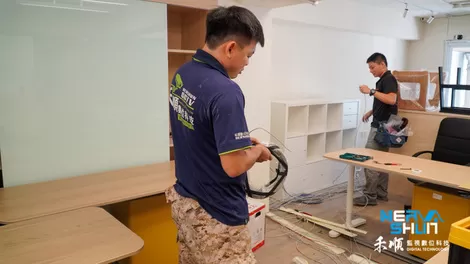

再來就是拉網路線+電話線的部分

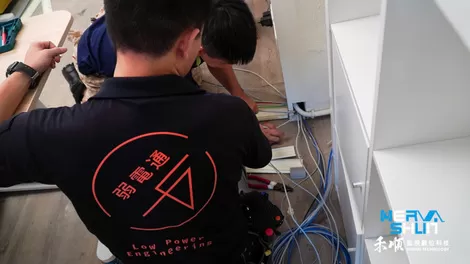

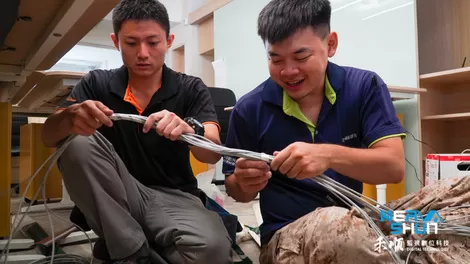

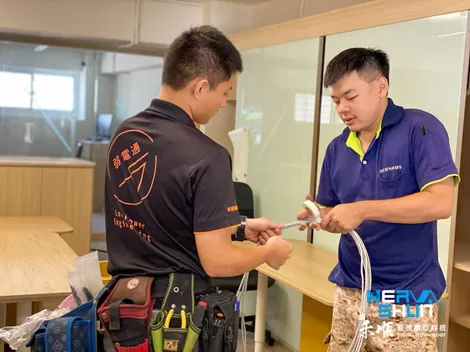

兩位師傅互相合作

將線路都拉到定點了

拉好後再用吸塵器去吸屑屑，然後讓壓條貼起來更牢固

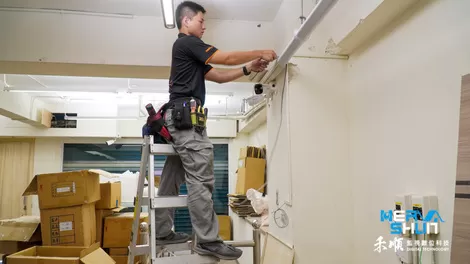

將壓條固定好將線路收好，才美觀

兩人合作使用膠布固定線路

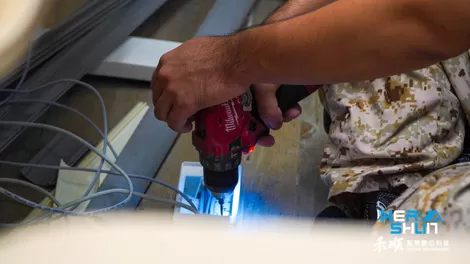

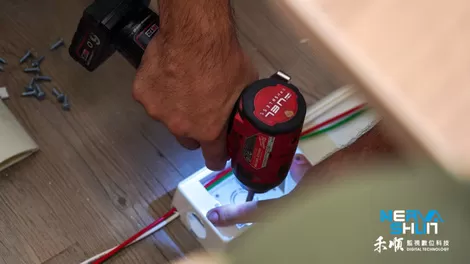

使用電鑽鎖上插座盒

使用膠布固定線路

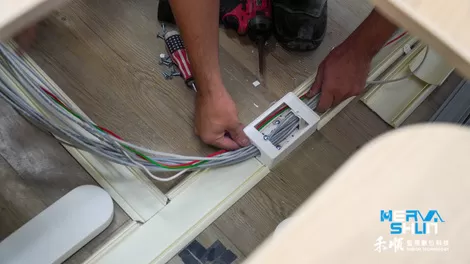

再將整理好的線路放入插座盒裡

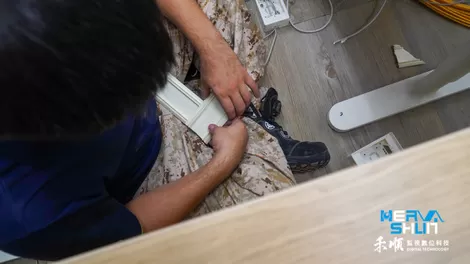

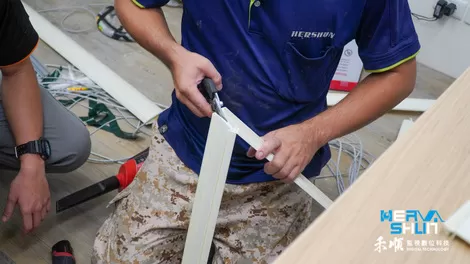

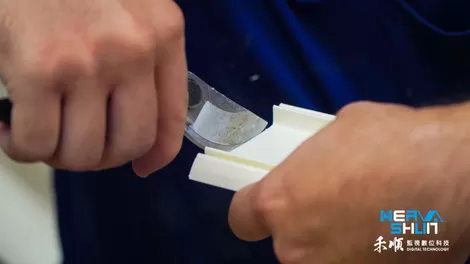

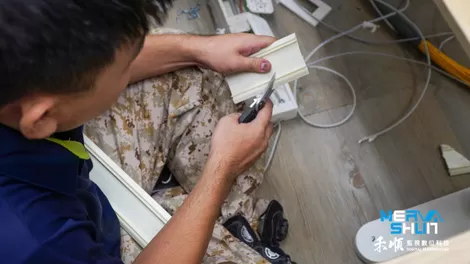

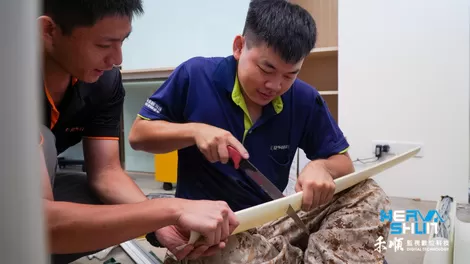

使用花剪將壓條切成適合的長度

這邊順便跟大家說一下如果家中想隱藏遮蔽線路、想整理線路的話該怎麼做呢？

就要使用「壓條」來收納線路、整理電線喔

聯盟總機是兩芯線，但是如果需要附掛話機，附掛的話機電話插座內，黃黑線要短路，就能附掛了

網路資訊插座+資訊面板安裝

我們之前在弱電通的頻道有教過喔，有興趣DIY的人可以看看：用300元修復牆壁網路孔｜網路資訊插座&資訊面板安裝.製作

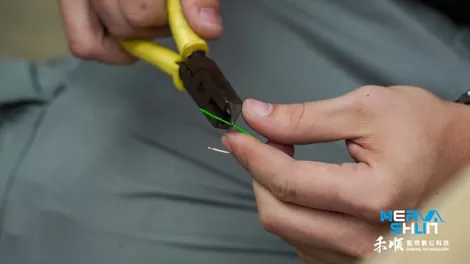

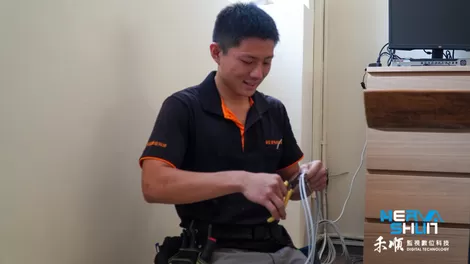

使用斜口鉗剝除網路線外皮

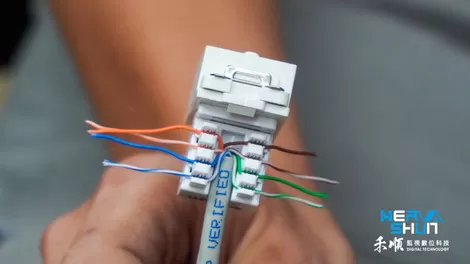

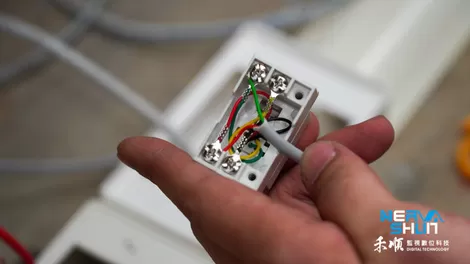

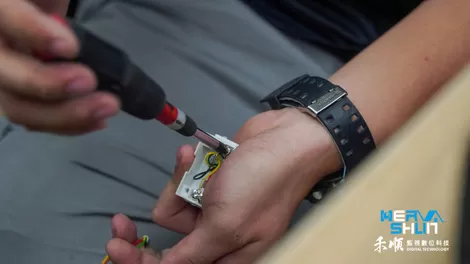

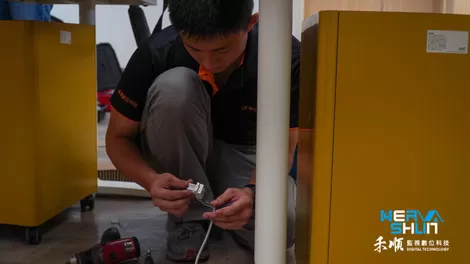

再將線心根據對應色號用螺絲起子鎖上

檢查線路是否有連接好

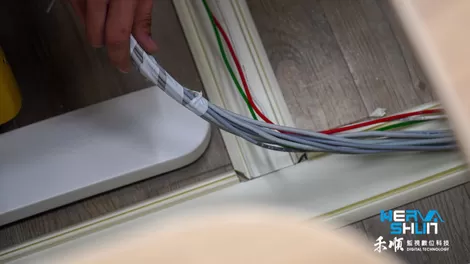

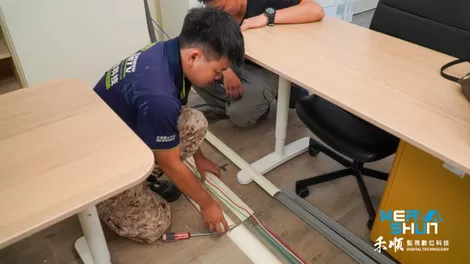

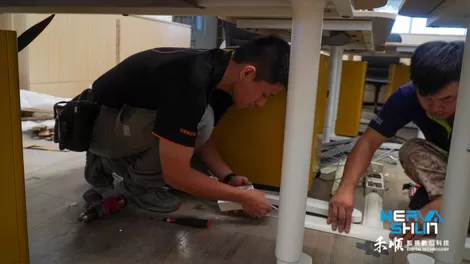

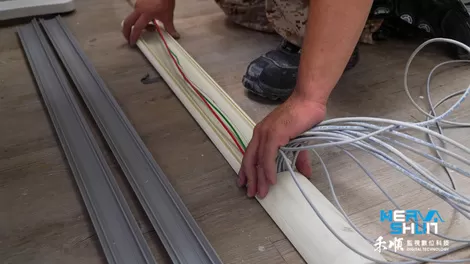

分工合作將線路用壓條整理好

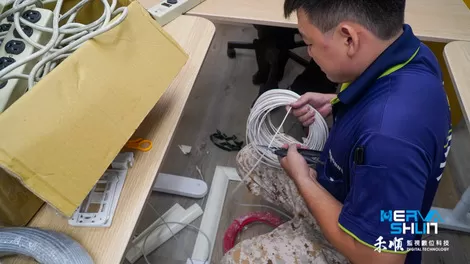

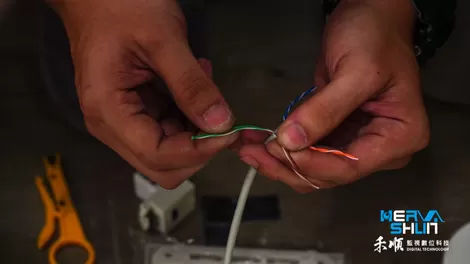

使用剝線器將外皮剝除

再去做分線進行製作網路資訊插座

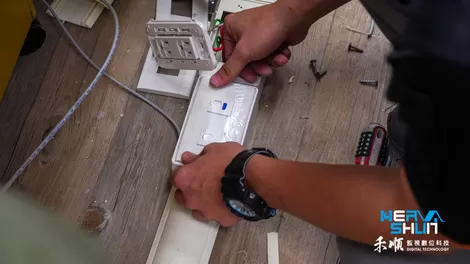

做好後將資訊蓋板闔上

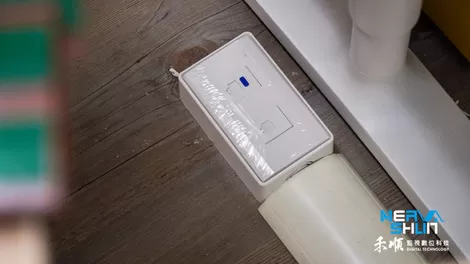

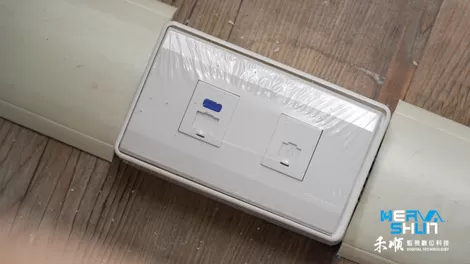

都會有一層塑膠膜保護，就要避免還沒施工完成，有屑屑跑進去

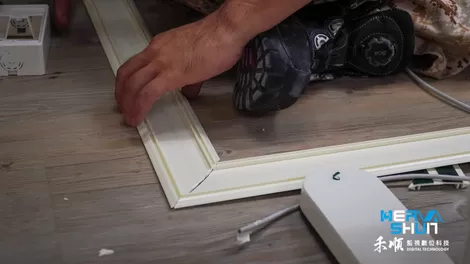

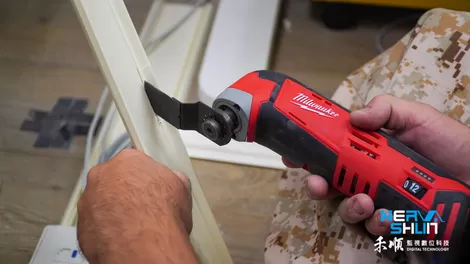

於是魔切機又登場了，要將轉角的壓條做一個缺口，才能將兩個不同平行的壓條黏在一起

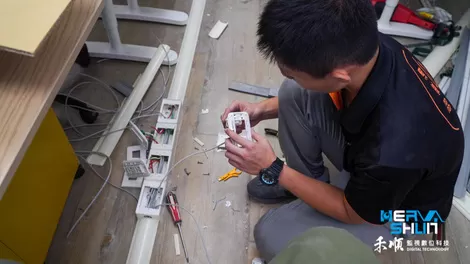

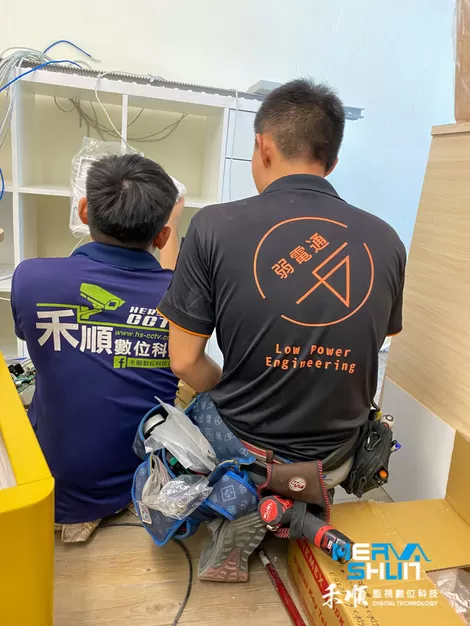

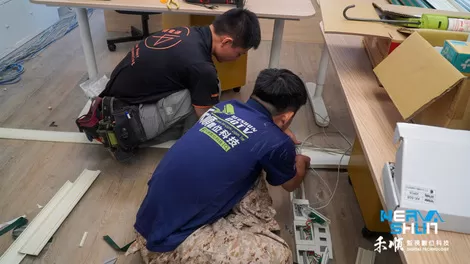

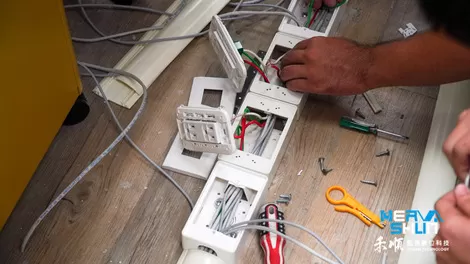

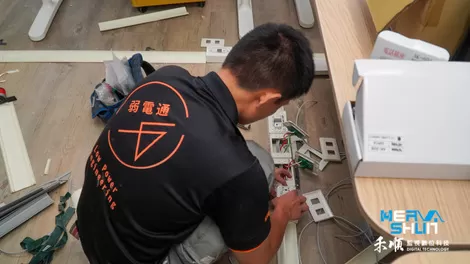

然後兩位工程師分工進行製作網路資訊插座+電話插座

仔細檢查一下 有沒有問題

由於地板下面是磁磚，要用專用的鑽頭，要預防磁磚爆裂。

因為是磁磚的關係，所以鑽起來特別硬，從表情可以看出

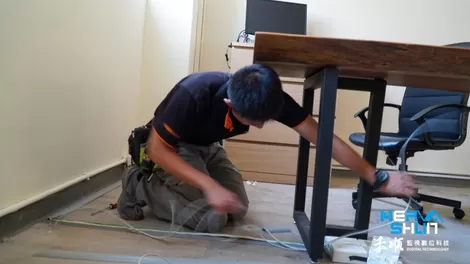

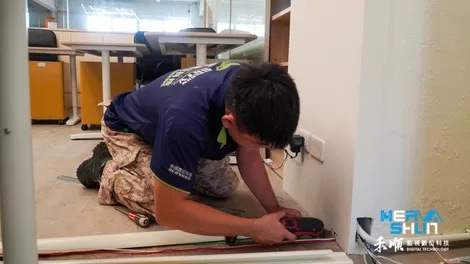

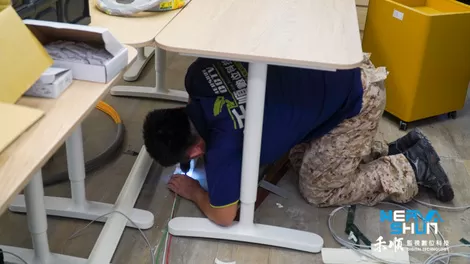

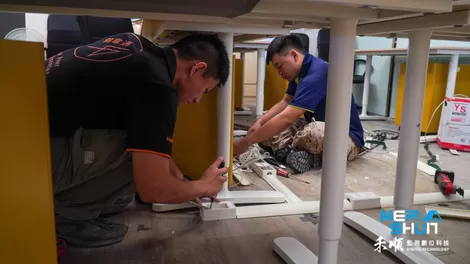

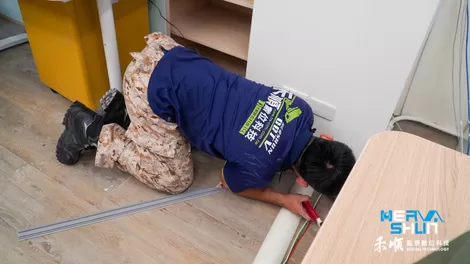

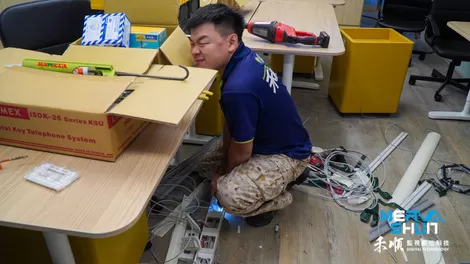

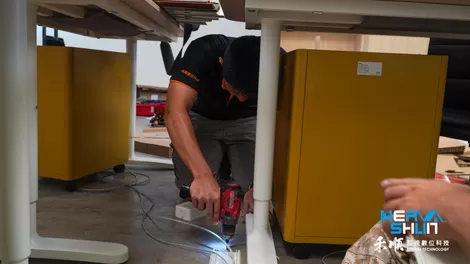

因為桌子要用來對線路的位子，導致不能搬開桌子，所以弱電通工程師只好整個趴在地板上鑽了

鑽好後，要用吸塵器吸一下屑屑的部分，避免壓條不黏

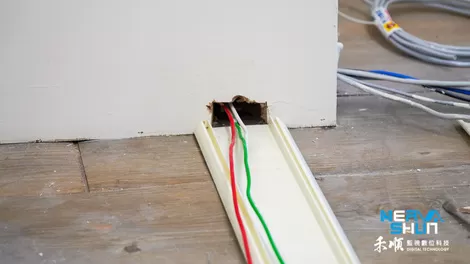

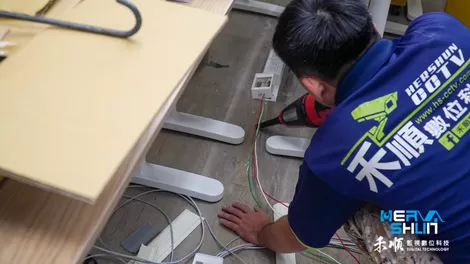

後來工程師發現好像水電少配到一個插頭，跟客戶確認是否增設以利之後方便，所以我們就順手幫客戶多新增了一個插座。

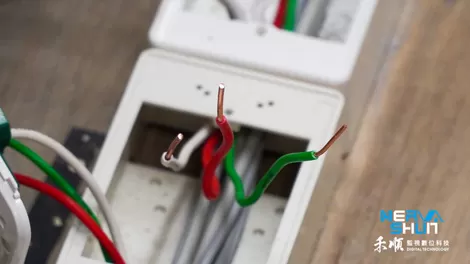

現場是110V電源。

小編問了一下：白色是什麼？

工程師說：中性線，那紅色是火線 ，綠色是地線

做好後，要再剪壓條，剪出適合的

於是剪好再去對壓條是否符合

將每一個資訊插座都做好做滿

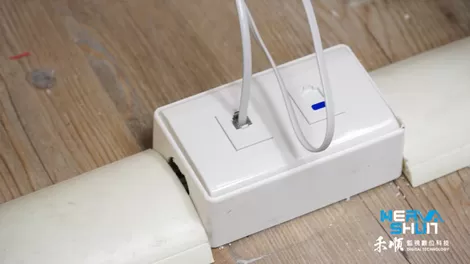

搞定資訊插座+電話插座

當線路都拉好，就可以安裝電話總機了

當線路都拉好，就可以安裝電話總機了

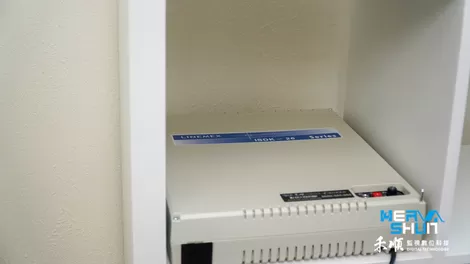

本次規劃的設備為：聯盟總機系統

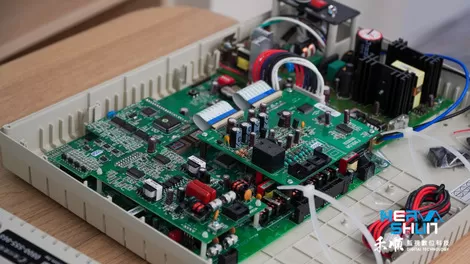

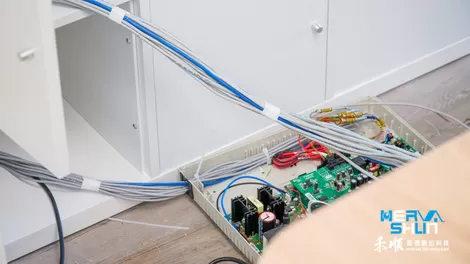

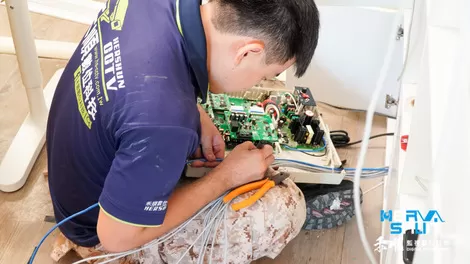

將蓋子打開，裡面滿滿的晶片面板(看了好複雜)

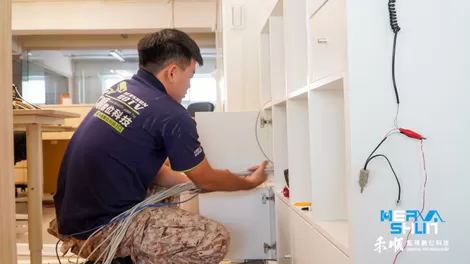

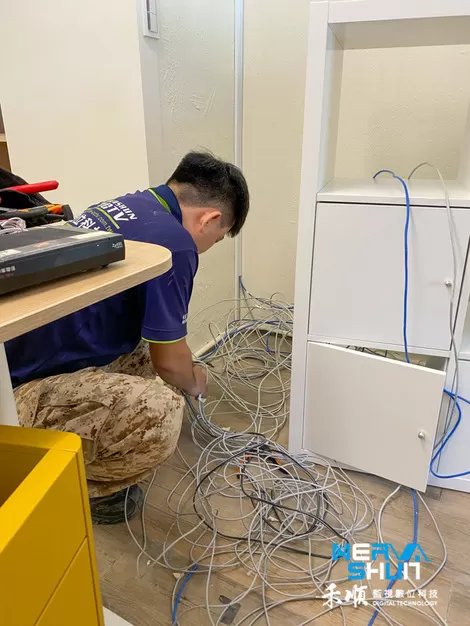

要將櫃子後方雜亂的線路都拿出來整理

一樣也是使用膠帶貼布固定好線路

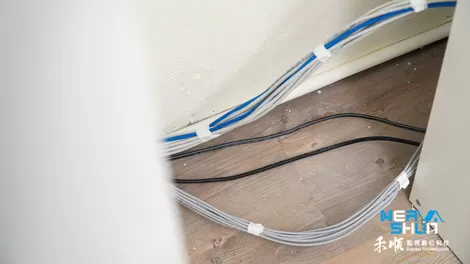

線路透過貼布貼好相對整齊多了，之後再查線的時候也比較好找

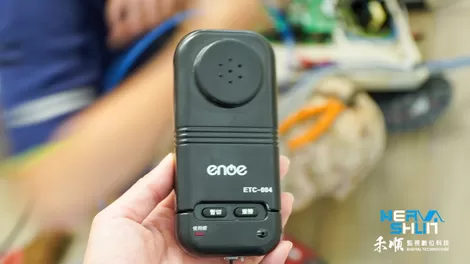

再來要用「電話查線機」測試電話有沒有通

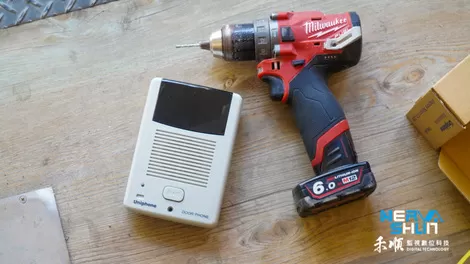

然後阿我就先下樓去拍聯盟對講機安裝的過程了

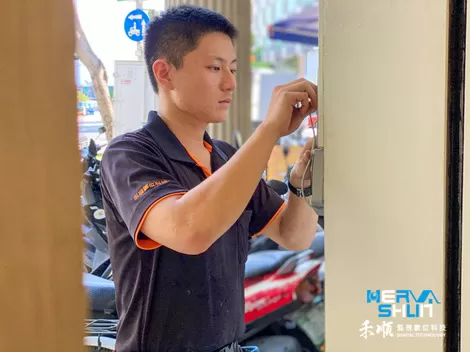

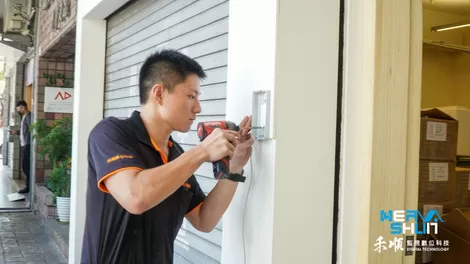

詢問了一下工程師這怎麼安裝？說要先把後面的殼固定在牆面

再將線路接好， 再闔上蓋子就可以了

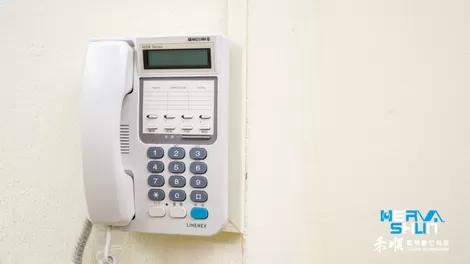

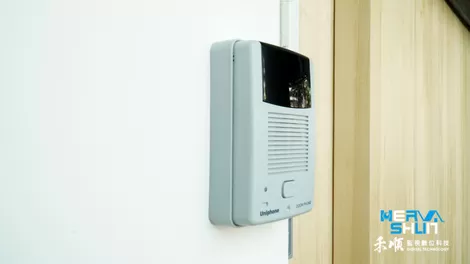

於是聯盟對講機安裝就完成

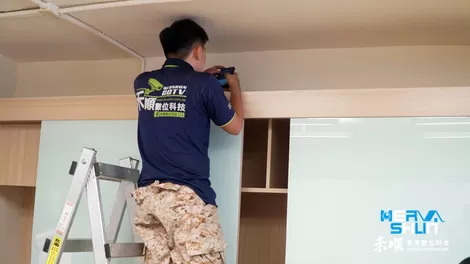

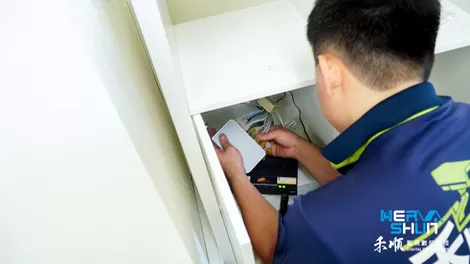

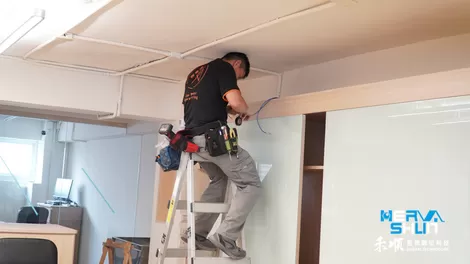

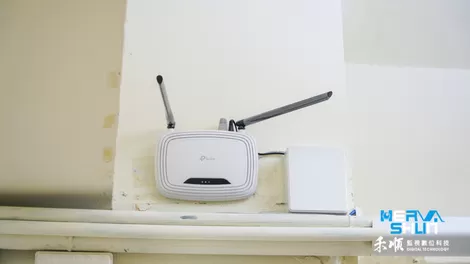

裝好後要安裝無線路由器，讓電腦或手機連WIFI

弱電通工程師耐心的對著位子

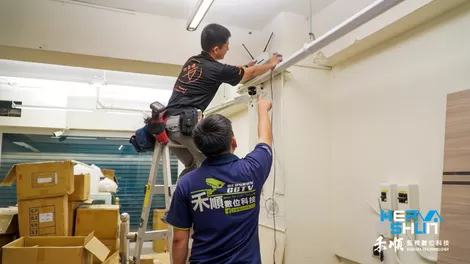

請樓上的工程師下來協助告知，無線路由器擺放位子是否正確還是歪掉

然後要將電話總機做安裝的動作，弱電通工程師跟我說他有一個固定總機的小撇步

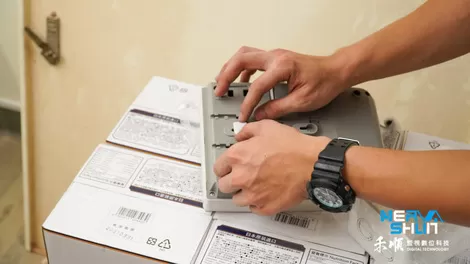

「將電話總機後面貼上膠布，再畫一個黑點，這樣一來當電話總機掛上去後就可以照那個洞去做鑽孔，再去安裝就可以了。」

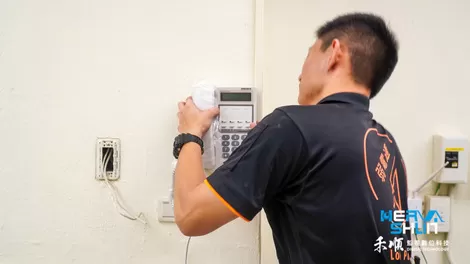

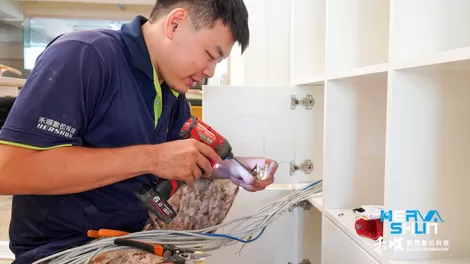

黏上去再使用電鑽鑽洞，然後放上掛的就可以把電話總機掛在牆面

接著樓下總機+無線路由器就完成了

弱電通工程師在整理一下線路，然後就可以開始做線路

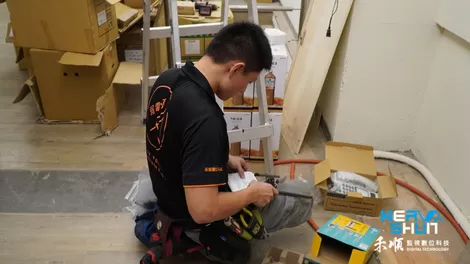

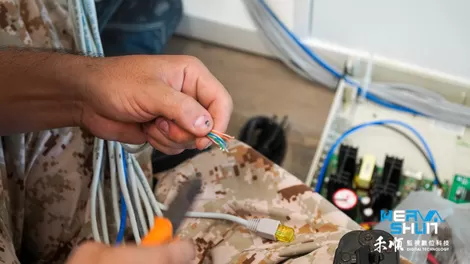

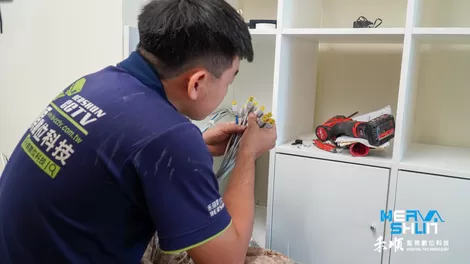

接下來看總機安裝過程，要一條一條把線路做好

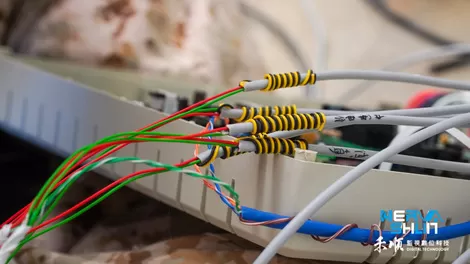

把多餘的線路纏繞在線外面(看一個好像小蜜蜂的概念喔哈哈哈)

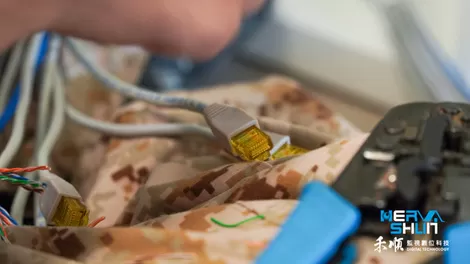

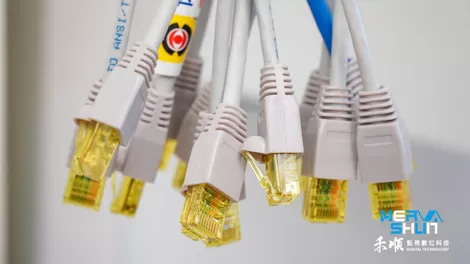

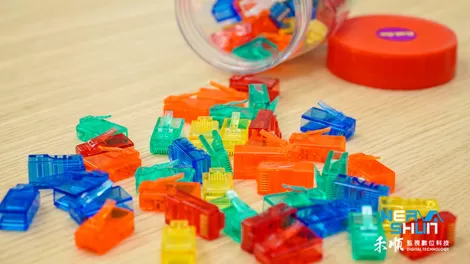

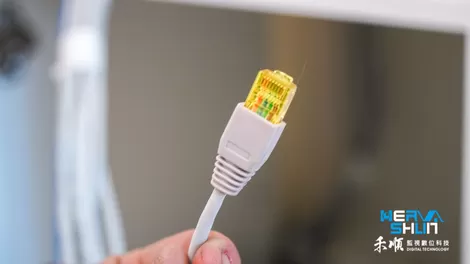

再來小編發現有一罐RJ45的接頭好特別喔，居然不是白色透明的 詢問了一下弱電通工程師

才知道原來接頭還有其他配色，功能都一樣，只是比較繽紛

所以阿～就請工程師可以做黃色的接頭嗎?

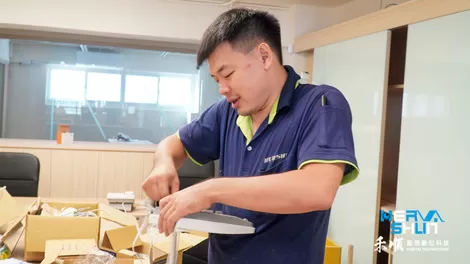

工程師回答：當然可以阿！於是在15分鐘內做完10條網路線!!!!

網路線接頭製作(RJ45+RJ11)我們在弱電通也有清楚的教學喔：網路線製作｜電話線製作教學｜RJ45 RJ11新手必學｜

網路接頭完成

接著工程師會一條一條去檢查有沒有做錯

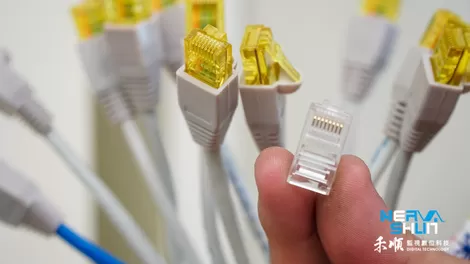

拿了白色接頭跟黃色的給大家做一下比較

網路接頭都做好後要插上HUB，接下來要裝電話了

另一位工程師就繼續裝另一台無線分享器

做網路接頭銜接無線路由器，做好後要去設定網路帳密就可連線了

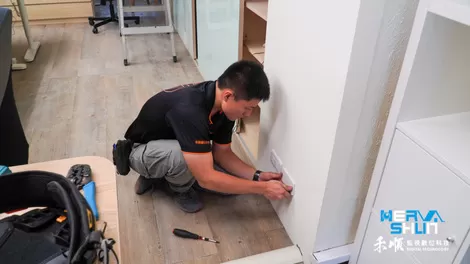

將插座都蓋好蓋滿

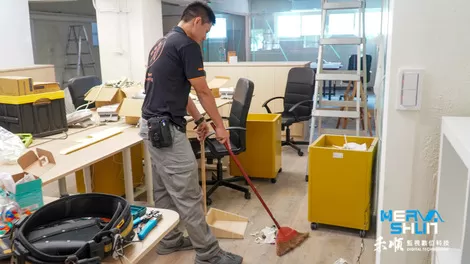

緊接著我們施工完畢後都會去做清掃的動作，保持環境的整潔， 讓施工品質達到最完美

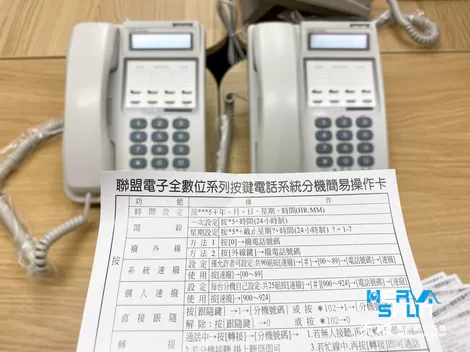

聯盟總機裝好後，每一張都有電話系統簡易操作卡都會給客戶

不過有問題不會 我們都會教學 不用擔心

檢查電話插座是否插好

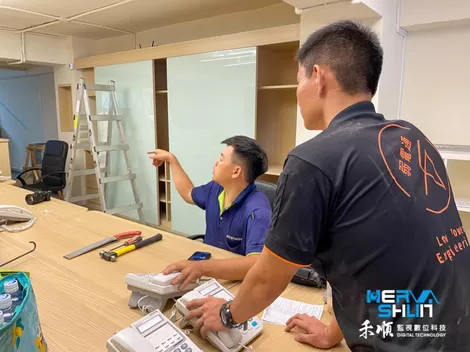

於是兩位工程師要進行測試聯盟電話總機了

先從最裡面開始測試與設定分機

弱電通工程師會檢查電話所有功能是否正常

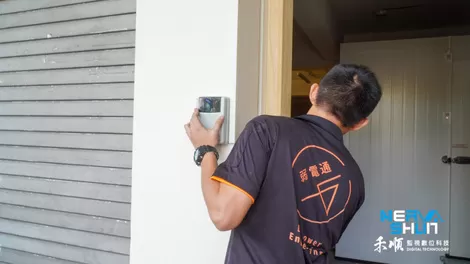

然後要請一位下去一樓按對講機測試

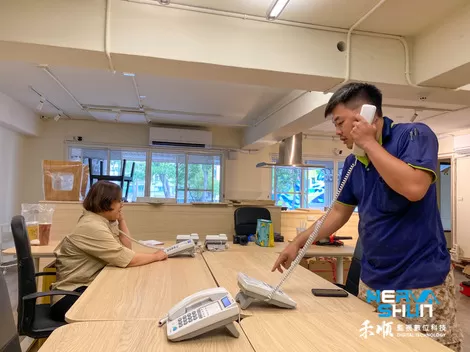

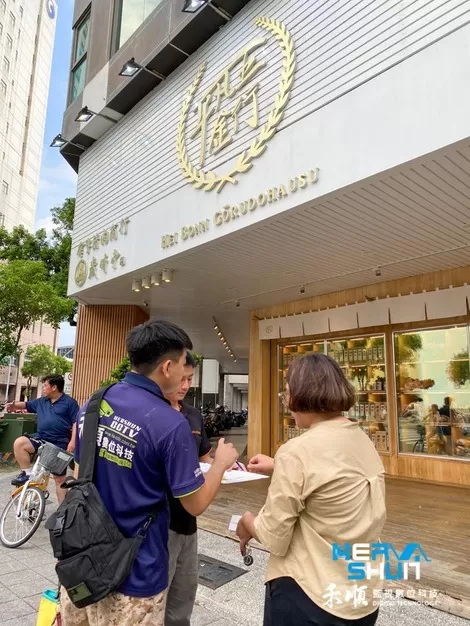

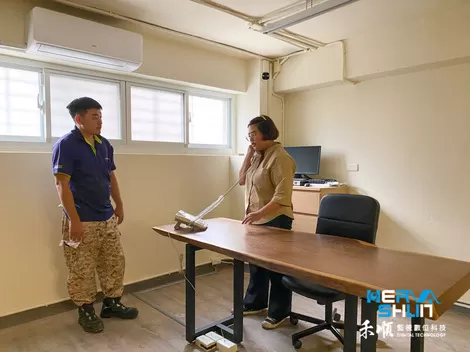

都測試好了之後，我們就會請客戶來現場測試且教學

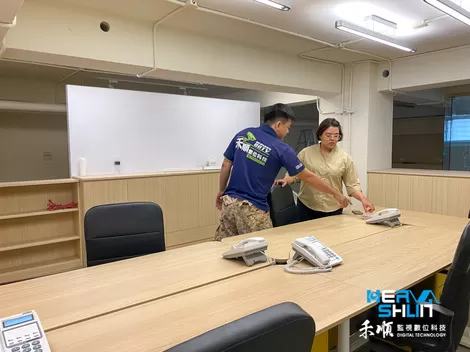

弱電通工程師向客戶介紹總機的操作方式

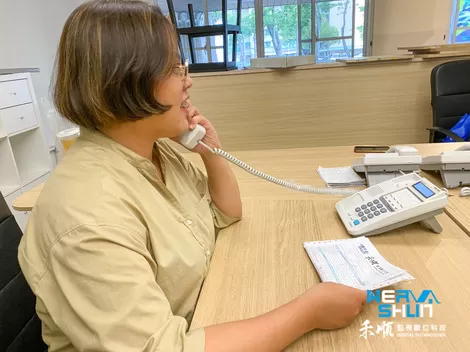

再讓客戶去實際操作電話的部分

不管是擴音、保留、代接、廣播、轉接分機……等會用到的都會教

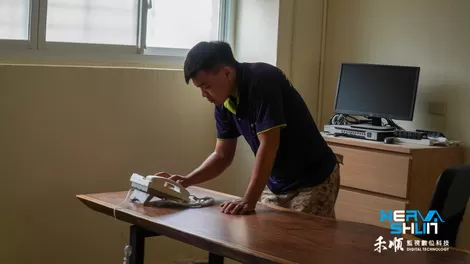

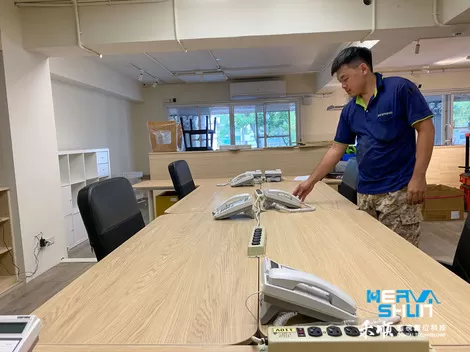

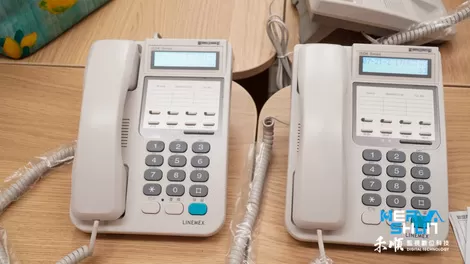

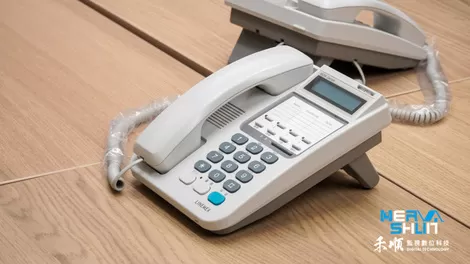

測試每一支電話的狀況

緊接著最後一隻 就搞定了

聯盟總機系統完成

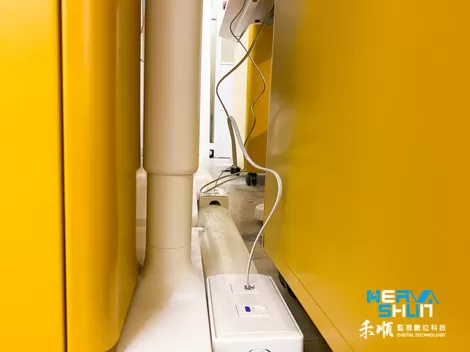

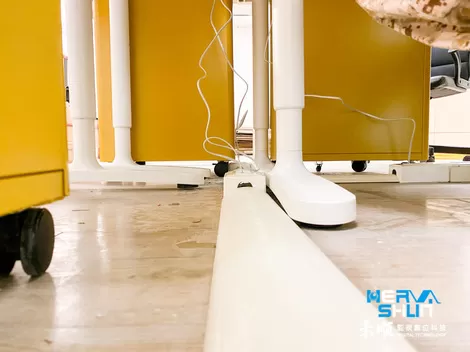

線路被壓條收藏在裡面了

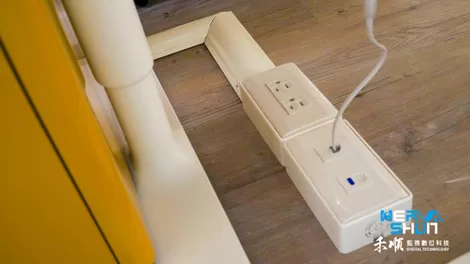

這是後來新幫客戶增設的插座

接著測試WIFI網路 也都沒問題

於是收工囉～工程師說要去平凡五金行買食材，回家自己煮晚餐吃

安裝完工後，客戶真的很滿意，因為由衷地相信一句話一分錢一分貨，謝謝平凡五金行選擇弱電通為您服務！
